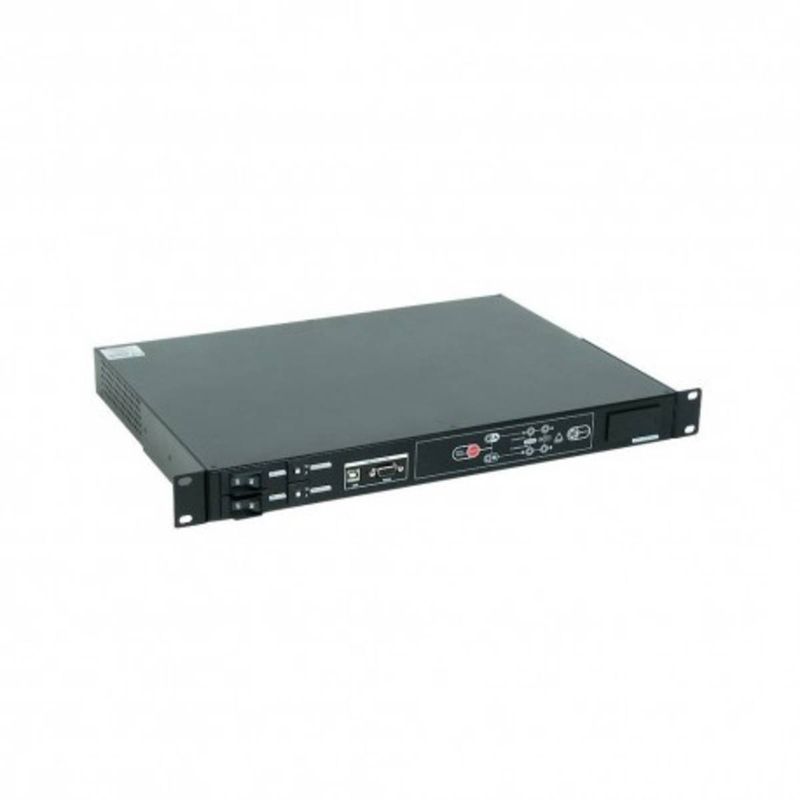

ATS switch de transferencia automática Lapara
Con el nuevo dispositivo ATS witch de transferencia automática de corriente en formato rack 19", podras conectar 2 entradas de corriente independientes. En caso de fallo de alimentación de la entrada principal, el switch transfiere la corriente automáticamente desde la entrada secundaria, manteniendo así la alimentación sin interrupción en los dispositivos. El tiempo de transferencia es prácticamente instantáneo. Cuando la entrada principal vuelva a disponer de corriente, el switch volverá a alimentar los dispositivos a través de ella.Informaciín técnica
- Voltaje de entrada: 230 V
- Frecuencia: 50/60 Hz
- Tensión mínima de entrada en AC: 180 V
- Tensión máxima de entrada en AC: 258 V
- Dimensiones: 330 x 483 x 44 mm
- Peso: 8 Kg
- Entradas: 2 x IEC-C20
- Salidas: 8 x IEC-C13
- Puerto de comunicaciones USB: Si
- Puerto de comunicaciones RS-232: Si
- Tiempo de transferencia: 9-12 ms
Controles e indicadores frontales
- Interruptores de la entrada A y B.
- Protector entrada A (10A) y B (10A).
- Puerto de comunicaciones USB (B-hembra).
- Puerto de comunicaciones RS232 (DB9-hembra).
- Pulsador de selección de entrada primaria.
- LED de prioridad entrada A y B.
- LED de estado de entrada A y B (OK y alarma).
- LED de estado de salida A y B.
- LED de fallo.
- Pulsador para silenciar alarma.
- Zócalo para ampliación de módulo de comunicación.
Controles e indicadores traseros
- Puerto de comunicacions de 6 bornes.
- Bloque de salidas 1: 4 x IEC60320-C13 (10A máx).
- Bloque de salidas 2: 4 x IEC60320-C13 (10A máx).
- Bloque de salidas 3: 1 x IEC60320-C19 (16A máx).
- Entrada A: 1 x IEC60320-C20 (16A máx).
- Entrada B: 1 x IEC60320-C20 (16A máx).
Contenido
- ATS en formato rack 19", con carcasa metálica (tamaño: 330 x 483 x 44 mm).
- Cable IEC60320-C19/C20 (1 unidad).
- Cable IEC60320-C13/C14 (2 unidades).
- Cable Schuko-macho a IEC60320-C19 (2 unidades).
- Cable USB (A/B macho).
- Tornillería rack 19".
- Software de control del ATS.
Hoja de datos
Hoja de datos y especificaciones técnicas
| Especificación | Valor |
|---|---|
Fabricante | Lapara |
Categoría de producto | Electricidad |
Tipo de producto Tipo de producto Tipología funcional o familia del producto en el catálogo. |
Salida y Potencia
| Especificación | Valor |
|---|---|
Tiempo de transferencia Tiempo de transferencia Tiempo que tarda el SAI en conmutar a batería ante un corte eléctrico. En SAIs On-line es de 0 ms (sin interrupción). | 9-12ms, 16ms max |
Entrada y Regulación
| Especificación | Valor |
|---|---|
Tensión nominal de entrada | |
Tipo de tensión | |
Rango mín. de tensión de entrada | 180V |
Rango máx. de tensión de entrada | 258V |
Conexión / toma de entrada |
Comunicaciones y Gestión
| Especificación | Valor |
|---|---|
Puerto USB de gestión Puerto USB de gestión Puerto USB para enlace de datos con PC o servidor NAS, permitiendo monitorización de batería y apagado automático en cortes prolongados. | Si |
Indicadores y panel de control Indicadores y panel de control Pantalla LCD multifunción en tiempo real que informa sobre datos clave como la tensión de entrada/salida, carga en vatios, nivel de batería o avisos. | Si |
Puerto serie RS-232 Puerto serie RS-232 Puerto de comunicaciones serie para monitorización o integración con autómatas y sistemas de control. | Si |
Software de monitorización | Software de gestión ATS |
| Especificación | Valor |
|---|---|
Dimensiones (Al x An x Pr) | 44 x 483 x 330 mm |
Peso | 5,9 Kg |
Formato de chasis Formato de chasis Factor de forma del chasis: Torre (vertical independiente), Rack (para instalación en armario de 19"), convertible Torre/Rack o Regleta (de enchufes). | |
Contenido de la caja | ATS en formato rack, cable IEC60320-C19/C20 (1 unidad), cable IEC60320-C13/C14 (2 unidades), cable Schuko-macho a IEC60320-C19 (2 unidades), cable USB (A/B macho), tornillería rack 19", software de control del ATS |
| Especificación | Valor |
|---|---|
Tomas de salida |
